一、定义与分类

• 定义：医用电子直线加速器是一种能够产生高能X射线和电子线的大型医疗设备，通过微波电场对电子进行加速，产生高能射线，用于远距离外照射放射治疗。

• 分类：据上海医疗器械博览会Medtec了解，根据加速方式和能量等级，医用电子直线加速器可分为行波加速方式和驻波加速方式，以及低能机、中能机和高能机等不同类型。

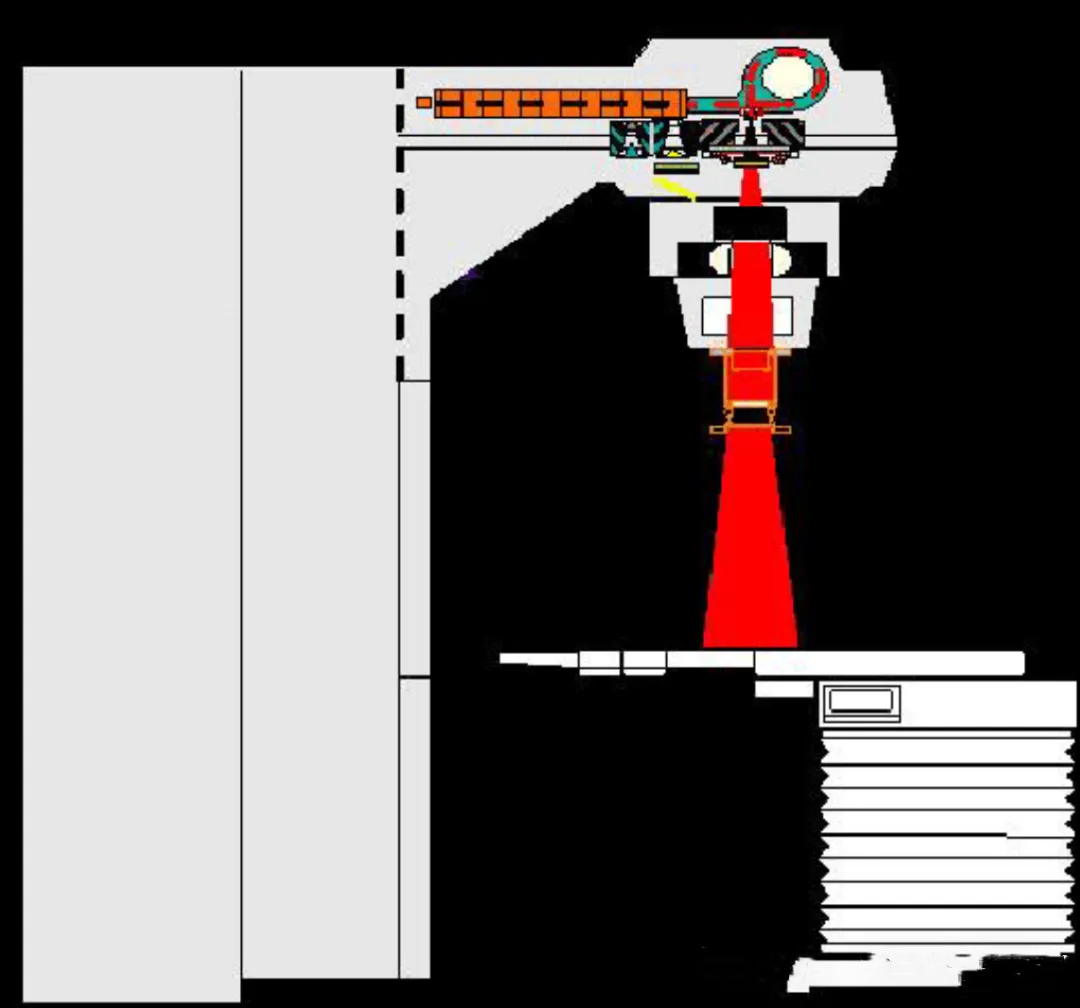

二、工作原理

三、主要特点

• 剂量率高：能够在短时间内给予患者较高的辐射剂量。

• 照射时间短：减少患者治疗过程中的不适。

• 照射野大：能够覆盖较大的治疗区域。

• 剂量均匀性和稳定性好：确保治疗区域内的剂量分布均匀且稳定。

• 半影区小：减少了对周围正常组织的损伤。

四、应用领域

上海医疗器械博览会Medtec现场将举办第七届医疗器械设计论坛等多个与设计相关的论坛，本次会议将围绕医疗器械产品的设计理念和设计方式，结合具体的案例分享展开，为医疗器械研发人员提供经验借鉴和行业分享。点击此处立刻预登记>>>

五、组成结构

• 加速管：电子加速的主要场所。

• 电子枪：电子发射系统的核心器件，负责发射电子注。

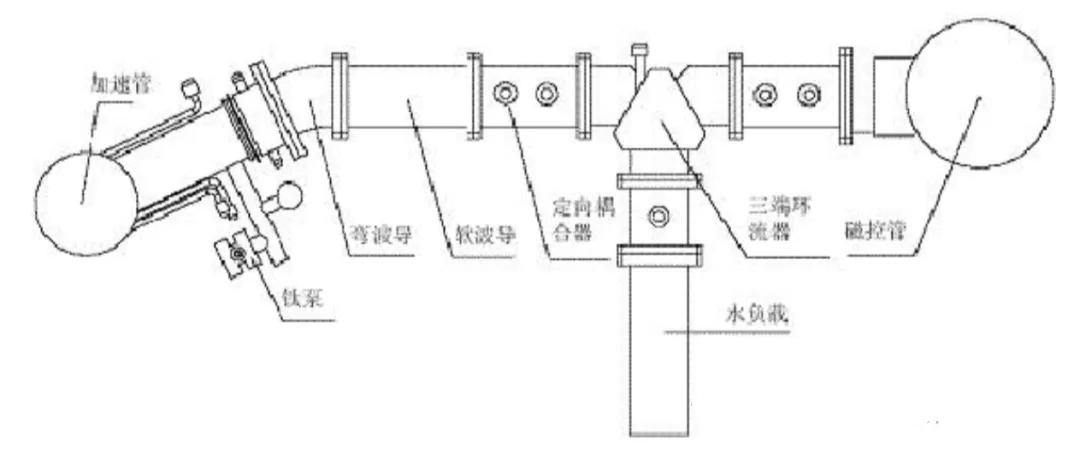

• 微波系统：由微波功率源和微波传输系统组成，提供加速管建立加速场所需的射频功率。低、中能机常用磁控管作微波功率源，微波传输系统主要包括弯波导及直波导、软波导、定向耦合器、吸收水负载和三端环流器。

• 束流传输系统：包括聚焦系统、导向系统和偏转系统，用于电子在加速过程中的束流聚焦、导向和偏转。

• 稳频、温控及充气系统：确保微波系统的稳定运行和加速管内的真空状态。

• 真空系统：保持电子运动区域和加速管内的高度真空状态。

• 治疗头：将加速后的射线引导至患者体内进行治疗。

• 治疗床：用于支撑患者并调整其位置以确保治疗的准确性。

六、发展现状
